ZSRWS氣動三偏心蝶閥

ZSRWS氣動三偏心蝶閥是重慶普惠斯調節閥采用先進生產工藝，結合多年特種調節閥的研制經驗攻關而成的技術成果。它采用三維偏心金屬密封結構設計，密封形式為金屬對金屬密封，主要有金屬密封圈對金屬密封、不銹鋼板與復合石墨密封圈對金屬密封等，所在該氣動三偏心蝶閥在高溫高壓工況下，仍具有穩定的密封性能。
三維偏心密封系統加之本公司的優化設計，使該三偏心蝶閥的損傷力矩�。煌瑫r(shí)，該蝶閥密封面為一向上凸起的斜圓臺形，開啟時蝶板圓周面上的各點同時完成脫離密封圈，固體物不易在密封面上堆積；閥門關閉過程通過密封圈的彈性受壓來完成，蝶板與密封圈之間不存在相卡現象，且閥門的密封性能不受溫度變化的影響；閥桿軸徑密封采用石墨壓制成型的密封圈填料完成，因此確保了該氣動三偏心蝶閥產品的零泄漏。

主要參數

公稱通徑mm			80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500
流量系數	PN16	60°開度	125	230	365	630	1100	1760	2450	3250	4270	5350	7000	10100	13650	17800	22400	28700	42600	55800	63500
	PN16	90°開度	260	470	760	1300	2250	3600	5000	6700	8700	11000	14400	21000	28100	36500	45900	58800	87300	114200	130200
	PN40	60°開度	110	210	325	550	1000	1630	2220	2960	3870	4900	6300	9240	12400	16200	20300	26000	37800	50800	57800
	PN40	90°開度	185	330	530	910	1690	2700	3750	5360	7000	8800	11500	16800	25400	33200	41600	53300	77500	104100	118500
額定行程			調節型：60°；兩位型：90°
可調范圍			25：1（60°）、50：1（90°）
公稱壓力			標準產品 PN16、PN40
流量特性			近似等百分比
泄漏率			Ⅳ級、Ⅴ級、Ⅵ級
作用形式			氣開式、氣關式
法蘭標準			對夾式；符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造
執行機構			GTX、ST系列活塞式氣動執行機構
可配附件			閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等

注：公稱通徑（可生產到DN2500）、公稱壓力超出列表范圍的氣動三偏心蝶閥產品請與本公司聯系。

ZSRWS氣動三偏心蝶閥閥體材質及泄漏率

閥體材質	鑄鋼、不銹鋼等
閥板材質	不銹鋼等
填料材質	聚四氟乙烯、柔性石墨
密封形式	軟密封		彈性硬密封	硬密封
密封材料	聚四氟乙烯	碳纖維強化聚四氟乙烯	不銹鋼	不銹鋼
泄漏量	Ⅵ級，零泄漏		Ⅴ級、Ⅵ級	Ⅴ級、Ⅵ級
工作溫度	-40～180℃	-40～220℃	-40～450℃	-40～600℃

注：特殊材質要求請與本公司聯系。

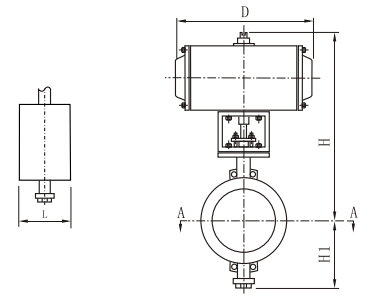

ZSRWS氣動三偏心蝶閥外形尺寸

公稱通徑mm		80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500	1600	1800	2000
L mm	對夾式	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360	390	420	440	490	540
L mm	法蘭式	114	127	140	140	152	165	178	190	215	222	229	267	292	315	330	410	470	530	560	600	670	760
H1(mm)		120	140	170	180	210	240	290	320	350	385	410	450	510	560	630	680	790	900	960	1050	1180	1310
H mm	普通型	375	400	427	440	470	538	588	705	785	855	910	1010	1215	1275	1325	1450	1410	1640	1760	1870	1950	2150
H mm	散熱型	475	500	527	540	570	638	688	805	885	955	1030	1130	1240	1300	1475	1500	1660	1790	1910	2010	2160	2370
D(mm)		203		222	294		300		450			603		683		700		795			1050
